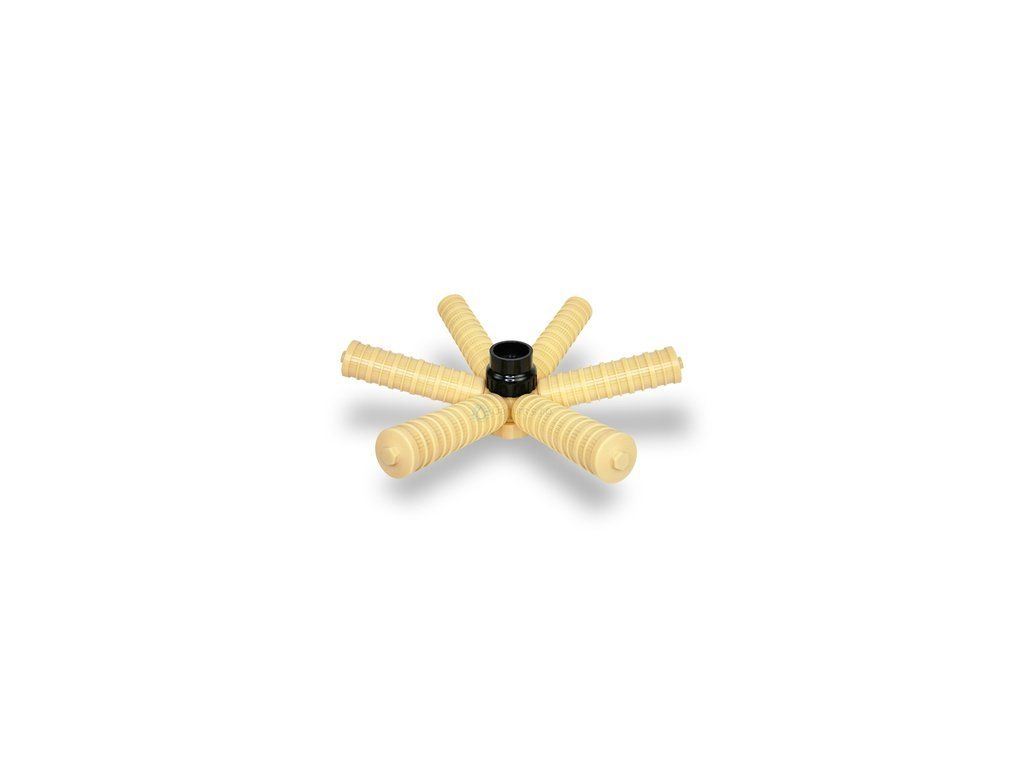

Colector inferior d50, de 6 brazos - 24

Colector inferior d50 Canature de 6 brazos con ranuras de 0,25 mm para depósito de presión de 24". El caudal del colector a una pérdida de presión Δp de 0,2 bar es de 17 m³/h.

Colector inferior d50 de 6 brazos

El colector inferior forma parte del sistema de distribución interior del depósito de presión del equipo de tratamiento de agua. La configuración de 6 brazos garantiza la distribución del agua dentro del depósito de presión.

Esta versión d50 está diseñada para un depósito de presión de 24". El tamaño de las ranuras del colector es de 0,25 mm y el caudal a una pérdida de presión Δp de 0,2 bar es de 17 m³/h.

Datos técnicos

• Tipo: colector inferior
• Configuración: de 6 brazos
• Número de brazos: 6
• Tamaño de ranuras: 0,25 mm
• Depósito de presión compatible: 24"
• Caudal a Δp 0,2 bar: 17 m³/h
• Dimensión A: 450 mm
• Dimensión B: 182 mm
• Dimensión C: 53 mm
• Peso: 1,29 kg
• Marca: Canature
• Código de catálogo: 307-50-TM-0,25

Aplicación

El colector inferior d50 está diseñado para el sistema de distribución interior del depósito de presión del equipo de tratamiento de agua. Esta versión concreta está diseñada para un depósito de presión de 24".

Al elegir un colector inferior, es importante tener en cuenta el tamaño del depósito de presión. En el caso de los colectores inferiores d50 de 6 brazos, están disponibles variantes individuales para distintos diámetros de depósitos de presión.

Preguntas frecuentes

¿Para qué depósito de presión está diseñado este colector inferior?

Esta versión está diseñada para un depósito de presión de 24".

¿Cuántos brazos tiene el colector?

El colector inferior tiene 6 brazos.

¿Cuál es el tamaño de las ranuras del colector?

El tamaño de las ranuras es de 0,25 mm.

¿Cuál es el caudal del colector inferior?

El caudal a una pérdida de presión Δp de 0,2 bar es de 17 m³/h.

¿Cuáles son las dimensiones del colector?

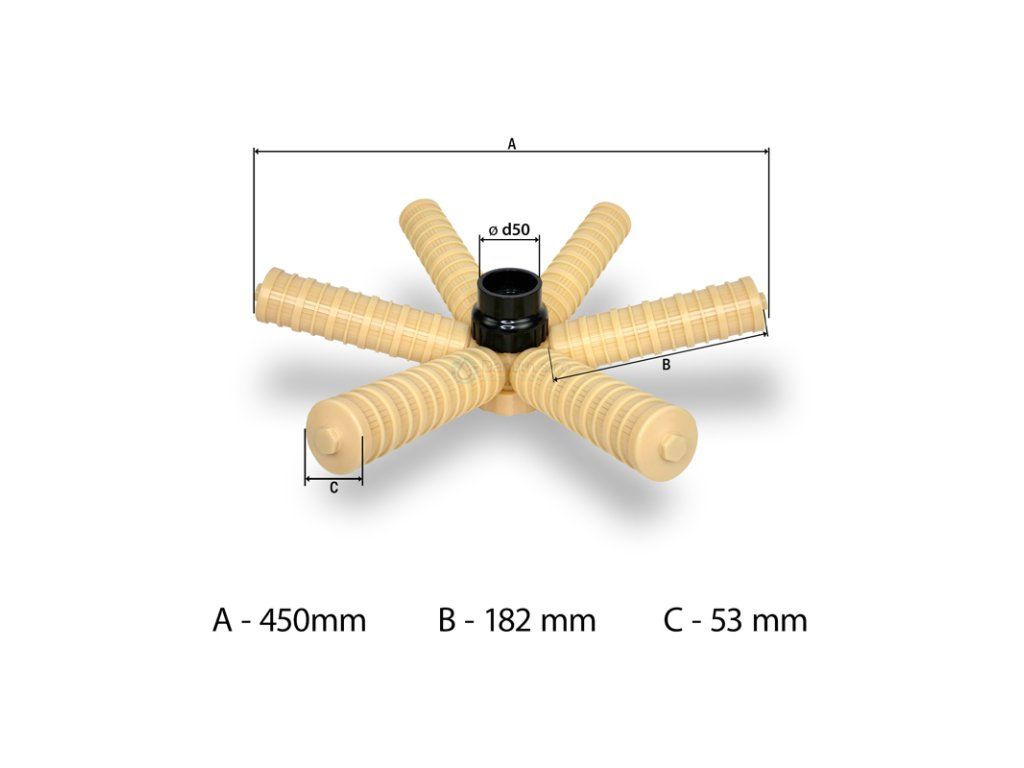

Las dimensiones según las indicaciones en el dibujo técnico son A = 450 mm, B = 182 mm, C = 53 mm y D = 50 mm.

¿Cuál es el peso del colector?

El peso del producto es de 1,29 kg.

¿Es esta versión también adecuada para depósitos de presión de 18"–21"?

No. Esta versión está diseñada para un depósito de presión de 24". Para depósitos con un diámetro de 18" a 21", está disponible una versión individual del colector inferior d50 de 6 brazos.

Si no está seguro del colector adecuado para su depósito de presión, póngase en contacto con nosotros y le ayudaremos a elegir la versión correcta.
