Colector inferior d50, 6 brazos - 18-21

Colector inferior d50 de 6 brazos con ranuras de 0,25 mm para depósitos de presión de diámetro 18" a 21". El caudal del colector a una pérdida de presión Δp de 0,2 bar es de 16 m³/h.

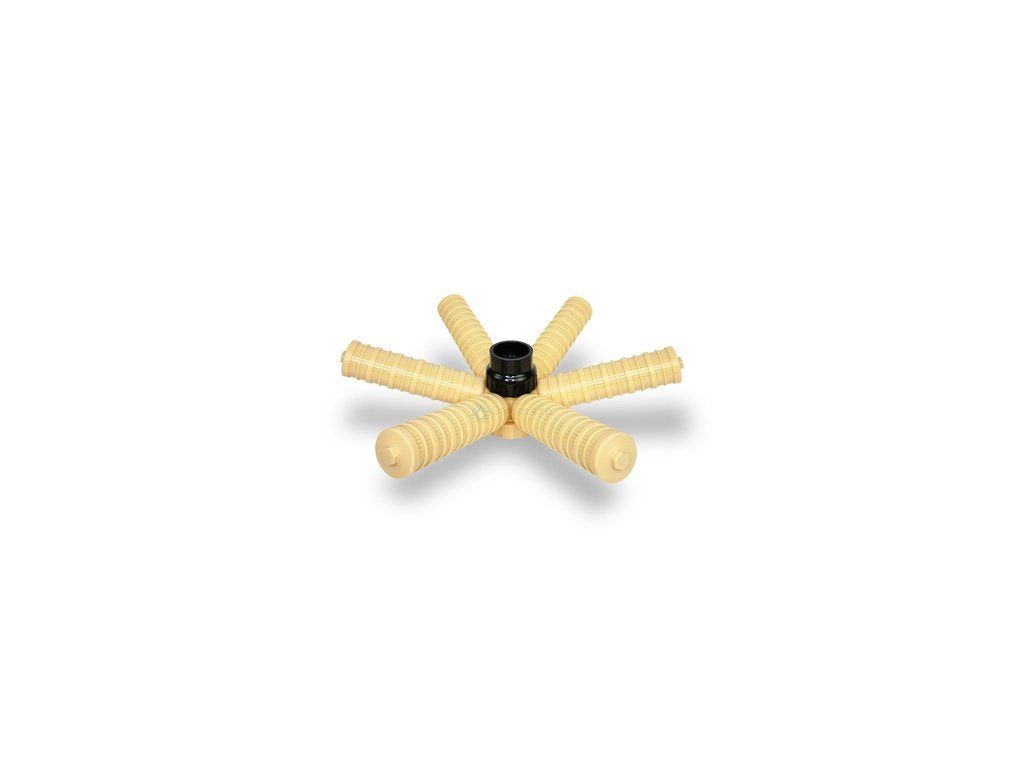

Colector inferior d50 de 6 brazos

El colector inferior forma parte del sistema de distribución interior del depósito de presión del equipo de tratamiento de agua. La configuración de 6 brazos garantiza la distribución del agua dentro del depósito de presión.

Esta versión d50 está destinada a depósitos de presión con diámetros de 18" a 21". El tamaño de las ranuras del colector es de 0,25 mm y el caudal a una pérdida de presión Δp de 0,2 bar es de 16 m³/h.

Datos técnicos

• Tipo: colector inferior
• Configuración: de 6 brazos
• Número de brazos: 6
• Tamaño de ranuras: 0,25 mm
• Depósitos de presión compatibles: 18"–21"
• Caudal a Δp 0,2 bar: 16 m³/h
• Dimensión A: 370 mm
• Dimensión B: 136 mm
• Dimensión C: 53 mm
• Código de catálogo: 306-50-TM-0,25

Aplicación

El colector inferior d50 está destinado a los sistemas de distribución interior de los depósitos de presión de los equipos de tratamiento de agua. Esta versión concreta es adecuada para depósitos de presión con diámetros de 18" a 21".

Al elegir un colector inferior, es necesario tener en cuenta el tamaño del depósito de presión. En el caso de los colectores inferiores d50 de 6 brazos, existen variantes individuales disponibles para distintos diámetros de depósitos de presión.

Preguntas frecuentes

¿Para qué depósitos de presión es adecuado este colector inferior?

Esta versión es adecuada para depósitos de presión con diámetros de 18" a 21".

¿Cuántos brazos tiene el colector?

El colector inferior tiene 6 brazos.

¿Cuál es el tamaño de las ranuras del colector?

El tamaño de las ranuras es de 0,25 mm.

¿Cuál es el caudal del colector inferior?

El caudal a una pérdida de presión Δp de 0,2 bar es de 16 m³/h.

¿Cuáles son las dimensiones del colector?

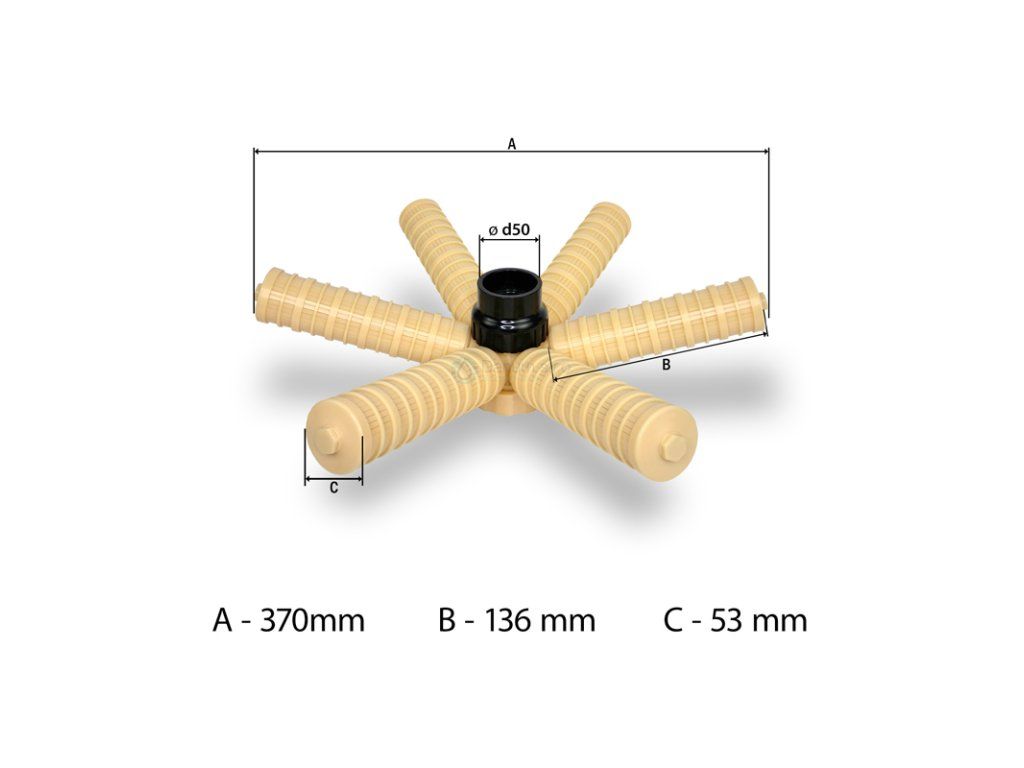

Las dimensiones según las indicaciones en el dibujo técnico son A = 370 mm, B = 136 mm, C = 53 mm y D = 50 mm.

¿Es esta versión adecuada también para depósitos de presión de 13"–16"?

No. Esta versión está destinada a depósitos de presión con diámetros de 18" a 21". Para depósitos de 13"–16" existe en el catálogo una versión individual de colector inferior d50 de 6 brazos.

Si no está seguro del colector correcto para su depósito de presión, póngase en contacto con nosotros y le ayudaremos a elegir la versión adecuada.
