Colector inferior d50, 6 brazos - 13-16

Colector inferior d50 Canature de 6 brazos con ranuras de 0,25 mm para depósitos de presión de diámetro 13" a 16". El caudal del colector a una pérdida de presión Δp de 0,2 bar es de 15 m³/h.

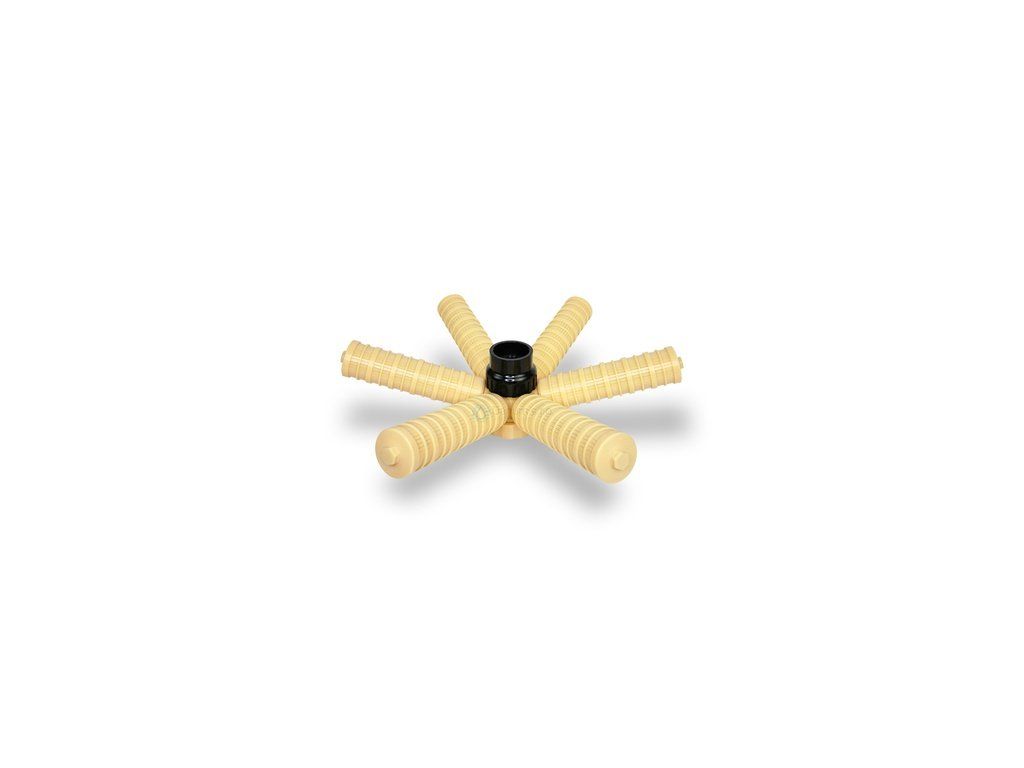

Colector inferior d50 de 6 brazos

El colector inferior es una parte del sistema de distribución interior del depósito de presión del equipo de tratamiento de agua. La configuración de 6 brazos garantiza la distribución del agua dentro del depósito de presión.

Esta versión d50 está destinada a depósitos de presión con diámetro de 13" a 16". El tamaño de las ranuras del colector es de 0,25 mm y el caudal a una pérdida de presión Δp de 0,2 bar alcanza los 15 m³/h.

Datos técnicos

• Tipo: colector inferior
• Configuración: de 6 brazos
• Número de brazos: 6
• Tamaño de ranuras: 0,25 mm
• Depósitos de presión adecuados: 13"–16"
• Caudal a Δp 0,2 bar: 15 m³/h

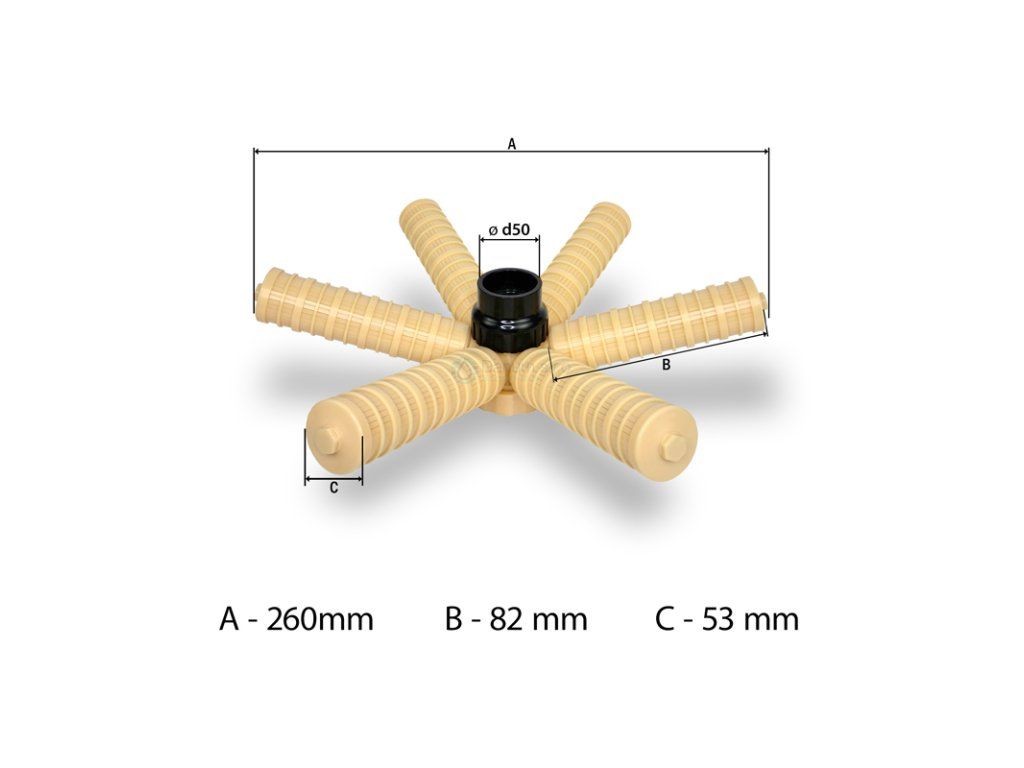

• Dimensión A: 260 mm
• Dimensión B: 82 mm
• Peso: 0,75 kg
• Marca: Canature
• Código de catálogo: 324-50-TM-0,25

Aplicación

El colector inferior d50 está destinado a los sistemas de distribución internos de los depósitos de presión de equipos de tratamiento de agua. Esta versión concreta es adecuada para depósitos de presión con diámetro de 13" a 16".

Al elegir, es necesario tener en cuenta el tamaño del depósito de presión y la variante deseada del sistema de distribución. Para depósitos de presión más grandes están disponibles variantes individuales de colectores inferiores d50 de 6 brazos.

Preguntas frecuentes

¿Para qué depósitos de presión es adecuado este colector inferior?

Esta versión es adecuada para depósitos de presión con diámetro de 13" a 16".

¿Cuántos brazos tiene el colector?

El colector inferior tiene 6 brazos.

¿Cuál es el tamaño de las ranuras del colector?

El tamaño de las ranuras es de 0,25 mm.

¿Cuál es el caudal del colector inferior?

El caudal a una pérdida de presión Δp de 0,2 bar es de 15 m³/h.

¿Cuáles son las dimensiones del colector?

La dimensión A es de 260 mm y la dimensión B es de 82 mm.

¿Es esta versión adecuada también para depósitos mayores de 16"?

No. Esta versión está destinada a depósitos de presión con diámetro de 13" a 16". Para depósitos más grandes es necesario elegir la variante correspondiente del colector inferior.

Si no está seguro del colector adecuado para su depósito de presión, póngase en contacto con nosotros y le ayudaremos a elegir la variante adecuada.
