Suelo radiante y radiadores juntos
Cómo conectar suelo radiante y radiadores a una sola caldera
Los radiadores necesitan agua a mayor temperatura y el suelo radiante, a menor. Por eso el circuito de suelo radiante tiene su propia válvula mezcladora con bomba y una aguja hidráulica separa ambos circuitos. Haga clic en un número y verá los productos correspondientes.
Haga clic en un número del esquema y se desplazará al producto correspondiente más abajo.
Paso 1: fuente de calor y separación de circuitos
1CalderaFuente de calor para ambos circuitos: de gas, eléctrica o de combustible sólido.Ver productos →
2Aguja hidráulicaSepara el circuito de la caldera de los circuitos de radiadores y suelo radiante.Ver productos →
11Grupo de seguridad de calderaVálvula de seguridad, manómetro y purgador en el circuito de la caldera.Ver productos →
Paso 2: circuitos de radiadores y suelo radiante
3Grupo hidráulico directoCircuito de radiadores con bomba y llaves de corte en un solo conjunto.Ver productos →
4Grupo hidráulico HEAT BLOC mezcladoCircuito de suelo radiante con válvula de tres vías, servomotor y bomba.Ver productos →
5Válvula mezcladora de tres vías ESBE VRG131Mezcla el agua de retorno: al suelo llega una temperatura más baja.Ver productos →
6Servomotor para válvula mezcladoraGira la válvula según las órdenes de la regulación.Ver productos →
Bombas de circulaciónBombas para cada circuito.Ver productos →

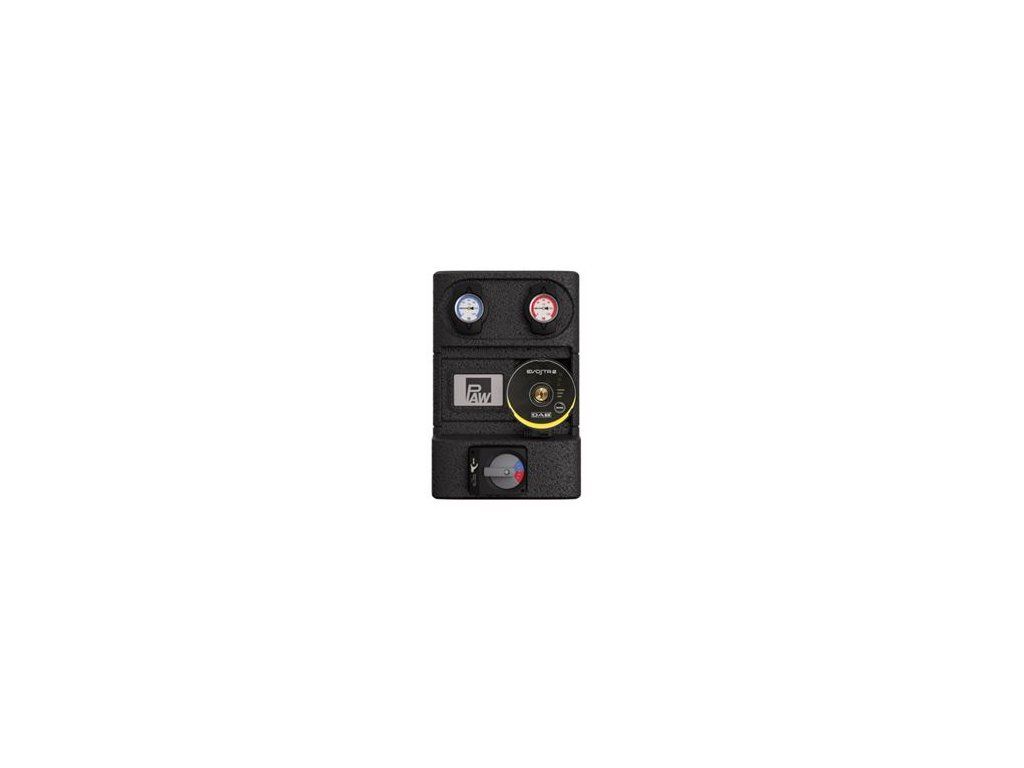

Grupos hidráulicos HEAT BLOCToda la gama de grupos hidráulicos de caldera listos para instalar.Ver productos →
Paso 3: superficies de calefacción

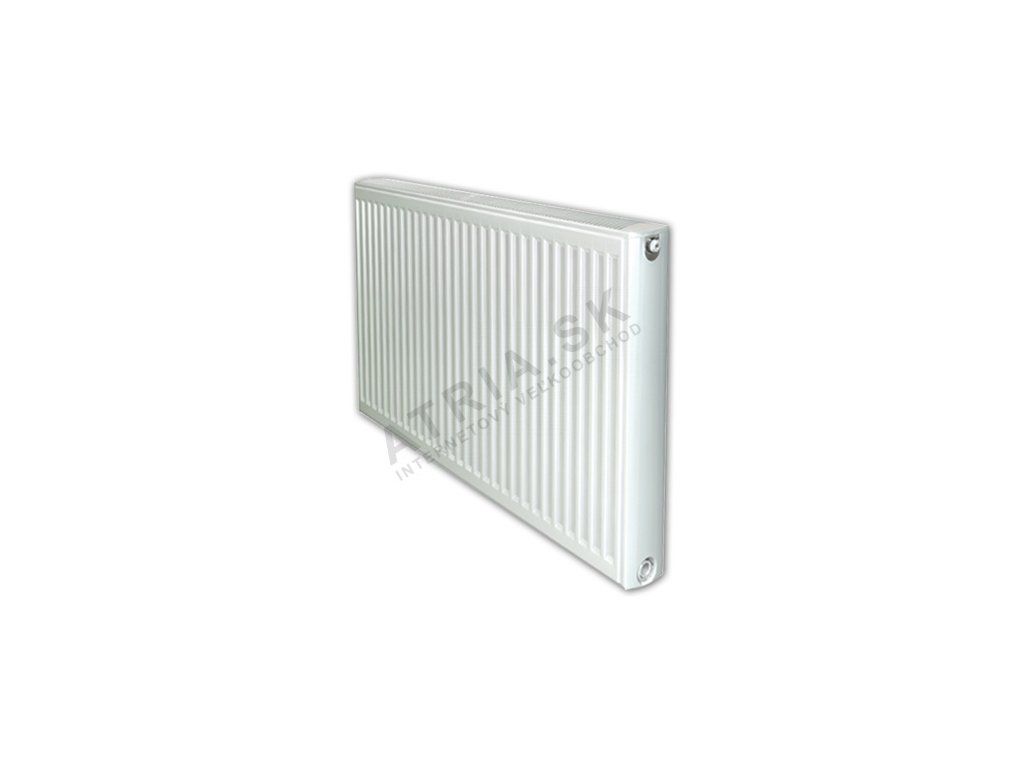

10RadiadoresRadiadores de panel con conexión lateral e inferior.Ver productos →
9Colector para suelo radianteColectores con caudalímetros para los circuitos de suelo.Ver productos →
Paso 4: regulación

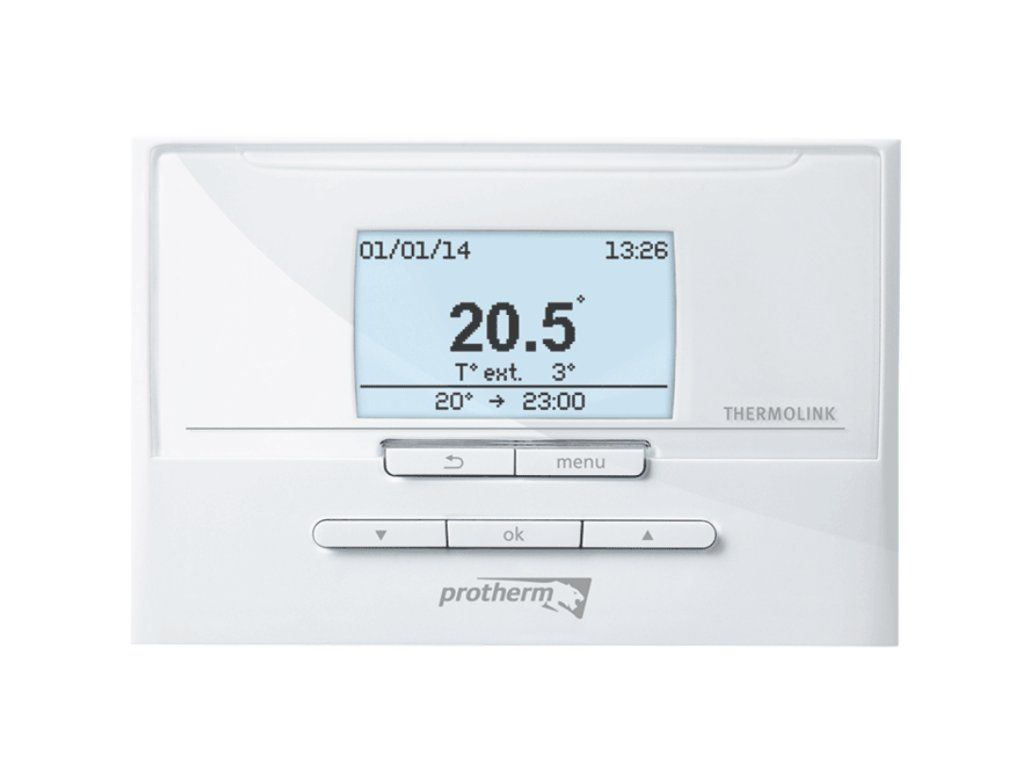

8Reguladores para calderasReguladores climáticos y de ambiente: controlan la caldera y el circuito mezclado.Ver productos →
12Termostato de contactoTermostato de seguridad: si hay sobrecalentamiento, apaga la bomba del suelo radiante.Ver productos →

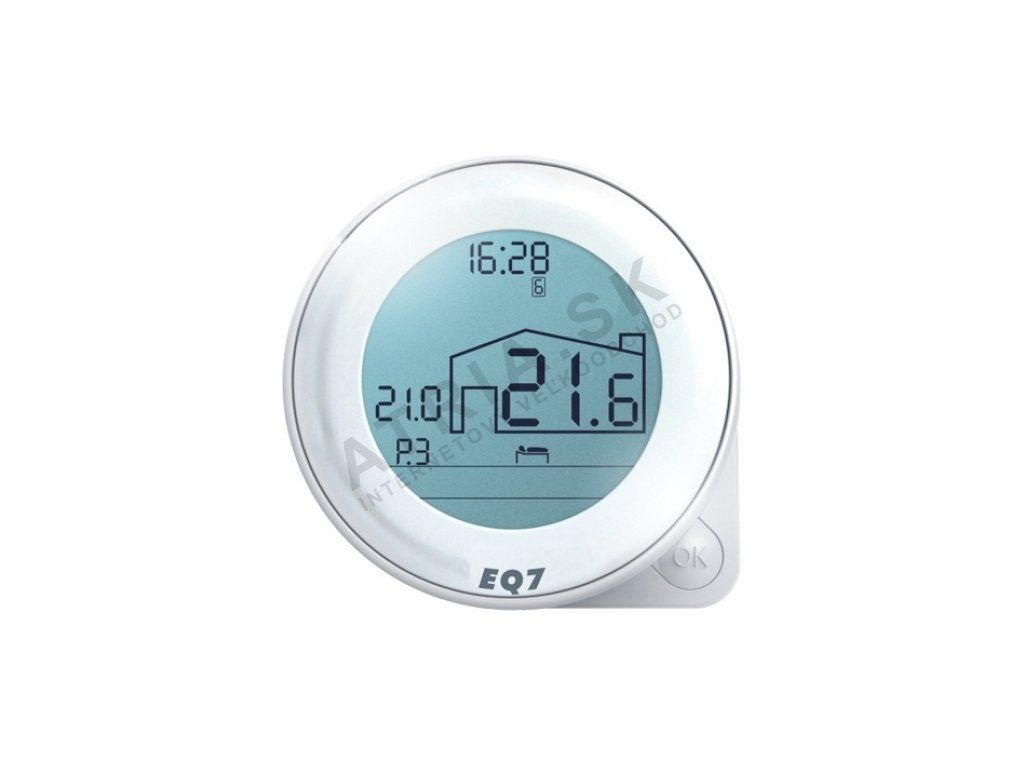

13Termostato de ambienteControla la temperatura de la estancia.Ver productos →
Otros esquemas: productos relacionados para calderas, suelo radiante. ¿Tiene dudas? Escríbanos a info@atria.sk.
